Wechselstromzähler ME371
| 1. LCD-Display | 6. Schrauben für Klemmenabdeckgehäuse |
| 2. Technische Daten | 7. Impuls-LED’s |
| 3. Allgemeine Daten | 8. SCROLL (blau) und RESET-Tasten (orange) |
| 4. Gehäuseschrauben | 9. IR-Schnittstelle |
| 5. Klemmenabdeckgehäuse |

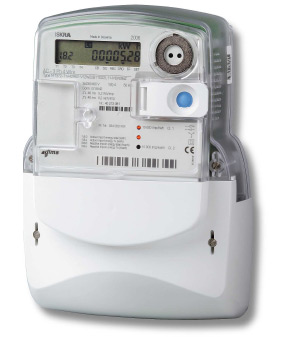

Drehstromzähler MT372
| 1. LCD-Display | 8. Klemmenabdeckgehäuse |
| 2. Technische Daten | 9. Projektnummer |
| 3. Allgemeine Daten | 10. BAR-Code Zählernummer |
| 4. Legende der vorhandenen Register | 11. Impuls-LED’s |
| 5. Zähler-Gehäuseschrauben | 12. Spez. Technische Daten |
| 6. Seriennummer | 13. SCROLL (blau) und RESET-Tasten (orange) |
| 7. Schrauben für Klemmen-abdeckgehäuse |
Registerbelegung
Die elektronischen Zähler bieten neben der Funktion der Fernablesung und Fernbedienung auch die Möglichkeit die verbrauchte Energie in bis zu vier Tarifzeiten abzuspeichern. Diese Funktion ist abhängig von den vom Energielieferant und der Regulierungsbehörde für Strom und Gas (Autorità per l’Energia Elettrica e il Gas) vorgegebenen Tarifen.
Die verbrauchte Energie wie auch die maximal bezogene Energie werden in entsprechenden Ordnern (Registern) abgespeichert. Das Register 1.8.0 beinhaltet immer die gesamte Verbrauchte Energie in einem gewissen Zeitraum.
| CODE | Beschreibung |
| 0.0.0 | Zähler-Seriennummer |
| C.1.0 | Zähler-Herstellernummer |
| 0.9.1 | Uhrzeit |
| 0.9.2 | Datum |
| 1.8.0 | Gesamte verbrauchte Wirkenergie (import) (A+) |
| 15.8.0 | Gesamt absolute aktive Energie |A| |
| 1.8.1 | Verbrauchte Wirkenergie erster Tarif (T1) |
| 15.8.1 | Absolut verbrauchte Wirkenergie erster Tarif |T1| |
| 1.8.2 | Verbrauchte Wirkenergie zweiter Tarif (T2) |
| 15.8.2 | Absolut verbrauchte Wirkenergie zweiter Tarif |T2| |
| 1.8.3 | Verbrauchte Wirkenergie dritter Tarif (T3) |
| 15.8.3 | Absolut verbrauchte Wirkenergie dritter Tarif |T3| |
| 1.8.4 | Verbrauchte Wirkenergie vierter Tarif (T4) |
| 15.8.4 | Absolut verbrauchte Wirkenergie vierter Tarif |T4| |
| 2.8.0 | Gesamt erzeugte Wirkenergie (export) (A-) |
| 1.6.1 | A+ import max. Leistung erster Tarif (T1) |
| 1.6.2 | A+ import max. Leistung zweiter Tarif (T2) |
| 1.6.3 | A+ import max. Leistung dritter Tarif (T3) |
| 1.6.4 | A+ import max. Leistung vierter Tarif (T4) |
| 3.8.0 | Blindenergie import gesamt |
| 3.8.x | Blindenergie import gesamt Tarif x |
| F.F. | Fataler Fehler des Zählers |
Die aufgelisteten Register stellen nur einen Auszug der wichtigsten den Endkunden betreffenden Punkte dar.
Je nach Vertrag und Tarif wird die vom Kunden verbrauchte elektrische Energie in verschiedenen Registern gespeichert.
Die gelb hinterlegten Felder der obenstehenden Tabelle stellen die wichtigsten Register für den Energieverbrauch des Endkunden dar.
Displayanzeige
Auf dem LCD-Display und durch Drücken der blauen (Scroll-) Taste kann der Endkunde die verschiedenen Daten auf dem Zähler kontrollieren.
Im Normalfall werden die verschiedenen Werte vom Zähler in einer automatischen Sequenz angezeigt (automatischer Wechsel der verschiedenen Werte). Wird während dieser Sequenz die blaue Taste gedrückt, so führt der Zähler den Test des LCD-Displays durch und alle Segmente werden angezeigt (siehe Bild unten). Wird nun nochmals die blaue Taste gedrückt, so erfolgt die manuelle Anzeige der verschiedenen Daten. Durch nochmaliges Drücken der blauen Taste springt man in den daraufolgenden Menüpunkt.

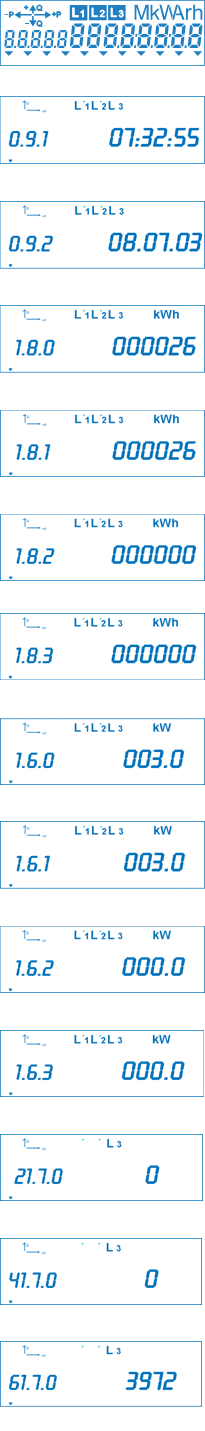

Beispiele der verschiedenen Displayanzeigen des Zählers:
| LCD test (nur in der manuellen Sequenz) |
| 0.9.1 Uhrzeit (time) = 07:32:55 (hours, minutes, seconds) Format: hh:mm:ss |
| 0.9.2 Datum (date) = 03.Juli 2008 (Jahr, Monat, Tag) Format: yy-mm-dd |
| 1.8.0 Gesamtverbrauch Wirkenergie (import) (A+), gesamt 26 kWh |
| 1.8.1 Gesamtverbrauch Wirkenergie (A+), Tarif T1 = 26 kWh |
| 1.8.2 Gesamtverbrauch Wirkenergie (A+), Tarif T2 |
| 1.8.3 Gesamtverbrauch Wirkenergie (A+), Tarif T3 |
| 1.6.0 A+ maximale Gesamtleistung = 3.0 kW |
| 1.6. 1 A+ maximale Gesamtleistung 1. Tarif (T1) = 3.0 kW |
| 1.6.2 A+ maximale Gesamtleistung 2. Tarif (T2) |
| 1.6.3 A+ maximale Gesamtleistung 3. Tarif (T3) |
| 21.7.0 A+ Momentane Wirkleistung Phase R (W) |
| 41.7.0 A+ Momentane Wirkleistung Phase S (W) |
| 61.7.0 A+ Momentane Wirkleistung Phase T (W) = 3972 W |
Leistungsabschaltung
Anhand des mit dem Endkunden abgeschlossenen Liefervertrages und den Bestimmungen der Regulierungsbehörde für Strom und Gas (Autorità per l'Energia Elettrica e il Gas) sind die elektronischen Zähler mit der Funktion der Leistungsabschaltung ausgestattet.
Diese Funktion unterbricht die Lieferung von elektrischer Energie, wenn die Leistung über einen längeren Zeitraum überschritten wird mittels Abschaltung des unter dem Zähler angebrachten Leitungsschutzschalters (sog. Automat).

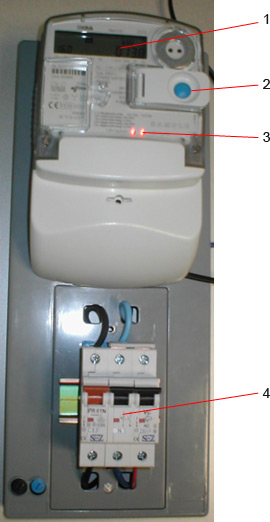

Abb.: Drehstromzähler MT371 mit Schutzschalter zur Leistungsbegrenzung
| 1. LCD -Display |
| 2. "Scrolltaste " (blau) |
| 3. Impuls-LED |
| 4. Leitungsschutzschalter (Automat) |

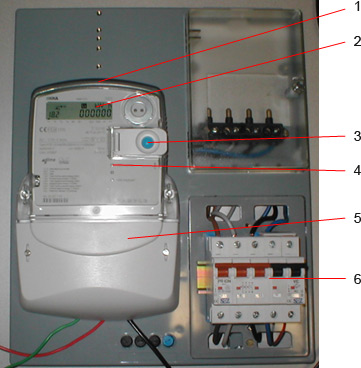

Abb.: Drehstromzähler MT371 mit Schutzschalter zur Leistungsbegrenzung
| 1. Zählergehäuse |
| 2. LCD -Display |
| 3. "Scrolltaste " (blau) |
| 4. Impuls-LED |
| 5. Klemmenabdeckung |
| 6. Leitungsschutzschalter (Automat) |
Funktionsweise der Leistungsabschaltung
Die Funktionsweise wird anhand des nachfolgenden Beispieles anhand der in vielen Fällen üblichen Vertragsleistung beschrieben.
Beispiel:
Vertragsleistung = 3000 W
Verfügbare Leistung = 3300 W
Kurzzeitig verfügbare Maximalleistung = 4100 W
Überschreitungszeitraum verfügbare Leistung = 5640 s
Überschreitungszeitraum maximale Leistung = 240 s
a) Die Momentanleistung befindet sich zwischen 3300 W und 4100 W
Wenn sich die momentan bezogene Leistung im ersten Niveau zwischen 3300W und 4100W über einen Zeitraum länger als 5640 Sekunden (ca. 1,5h) befindet, beginnt der fünfte Cursor A1/A2 (Alarm 1) zu blinken. Befindet sich die bezogene Leistung auch nach dem Zeitraum von 5640 Sekunden im Bereich zwischen 3300 W und 4100 W, so wechselt der fünfte Cursor A1/A2, von einer Blink- in eine Daueranzeige (Alarm 2). In diesem Fall muss die bezogene Leistung verringert werden, da ansonsten der Zähler die Stromversorgung nach einem Zeitraum von max. 188 Minuten (ca. 3,4 Stunden) unterbricht.
Vorgehensweise bei Abschalten des Schalters:
Hat der Schutzschalter ausgelöst und der Kunde möchte manuell den Schalter wieder einschalten, so wird dieser Vorgang erfolglos sein, da der Zähler den Schalter wieder auslöst.
In der Anzeige des Zählers erscheint die Meldung ConnEct und zusätzlich erscheint der sechste Cursor SD (switching device/Schalter). Der Kunde muss vor dem erneuten Einschalten verschiedene Verbraucher zur Leistungsreduzierung abgeschaltet haben und für das erneute Wiedereinschalten folgenden Vorgang durchführen:
- Drücken der blauen Taste auf dem Zähler (siehe nachfolgendes Bild) und diese Taste gedrückt halten bis die Meldung ConnEct erlischt und die Meldung EntEr erscheint; in diesem Fall sofort die blaue Taste loslassen und ein lautes Klick-Geräusch meldet, dass der Zähler wieder betriebsbereit ist.
- Manuelles Einschalten des Schutzschalters (Automat).
Blaue Taste (immer zugänglich)Der Kunde ist somit wieder mit dem Stromnetz verbunden. Auf dem Display erlischt der Cursor SD und die automatische Anzeigesequenz erscheint wieder.
|
